SU2 - Diamant Edition

Die SU2 ist eine kostengünstige Präzisionsmaschine zum Schleifen von Gravier- und Formfräsern sowie Sonderwerkzeugen. Exakte Schneidengeometrien lassen sich in höchster Genauigkeit schnell und wirtschaftlich herstellen.

Die vielseitigen Möglichkeiten der absolut zuverlässigen Qualitätsmaschine lassen auch unter  rauen Werkstattbedingungen kaum Wünsche offen. Unsere langjährige Erfahrung und stetige Weiterentwicklung machen die SU2 zu einem unverzichtbaren Zubehör in der Fertigung.

In der Ausführung “Diamant Edition” ist die Maschine mit  Diamantschleifscheibe auf gewuchtetem Flansch ausgerüstet. Mit der optional, an Stelle der Zangenspannung, lieferbaren Werkzeugkegel-Direktspannung können höchste Rundlaufgenauigkeiten beim Werkzeugschliff erreicht werden.



SU2 Prospekt (pdf)

 Galerie:  Schleifen von Gravier- und Formfräsern sowie Sonderwerkzeugen

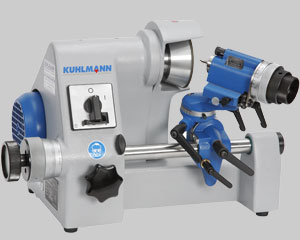

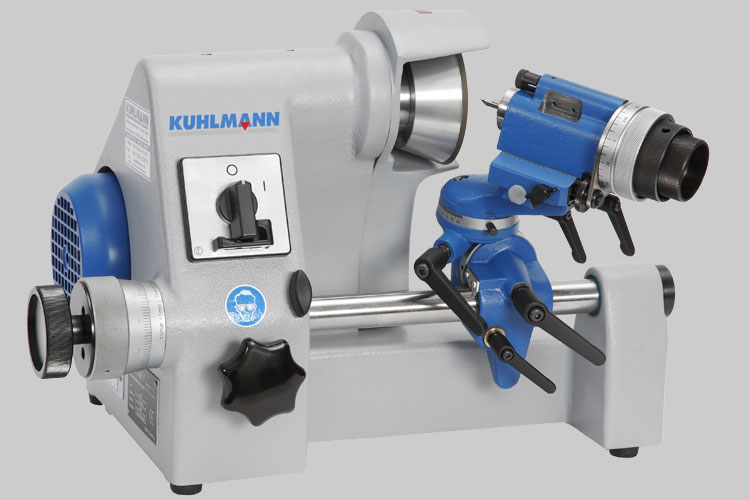

  • KUHLMANN SU2 - Diamant Edition

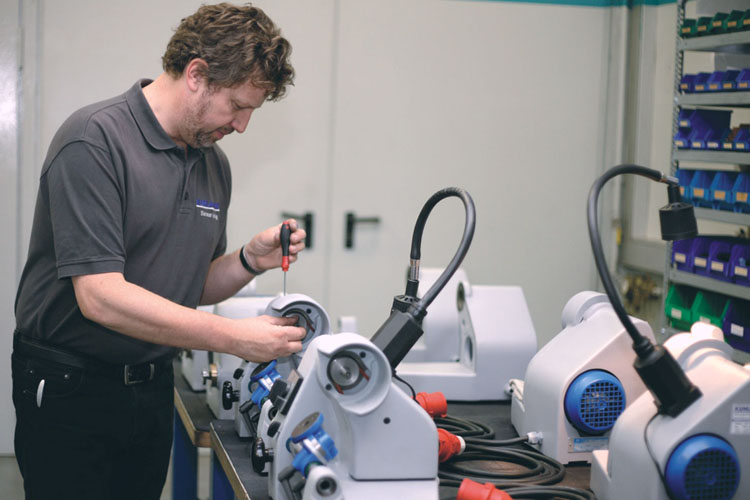

  • Fertigung
  • Stichelschleifmaschine SU2

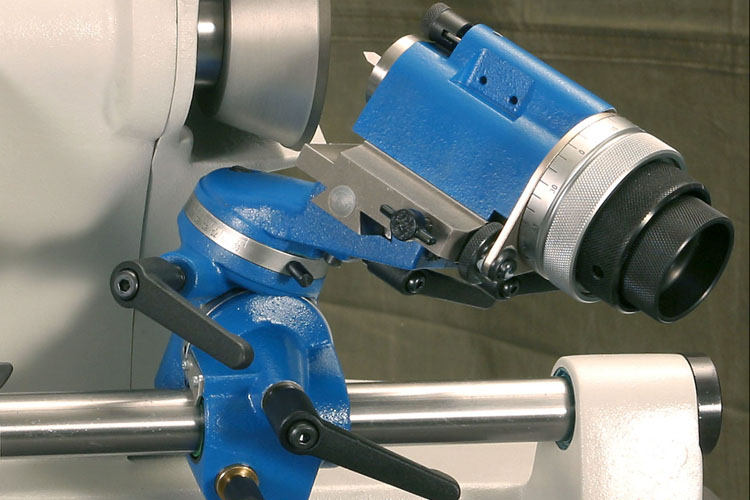

    Pinole mit Spannzangenaufnahme
  • Pinole SU2

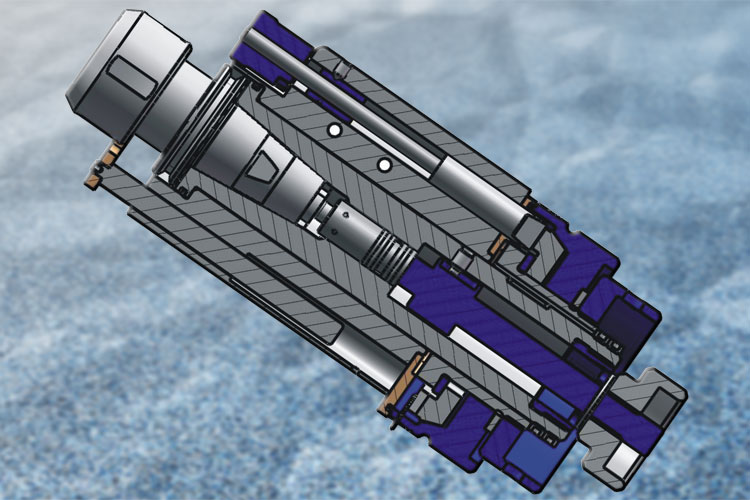

    Werzeugkegel-Direktspannsystem
  • SU2

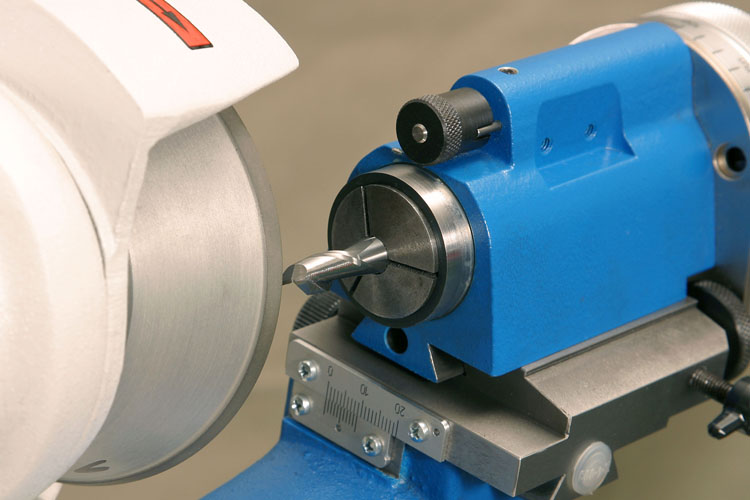

    Spannzangenspannung mit 2-Schneiden-Fräser

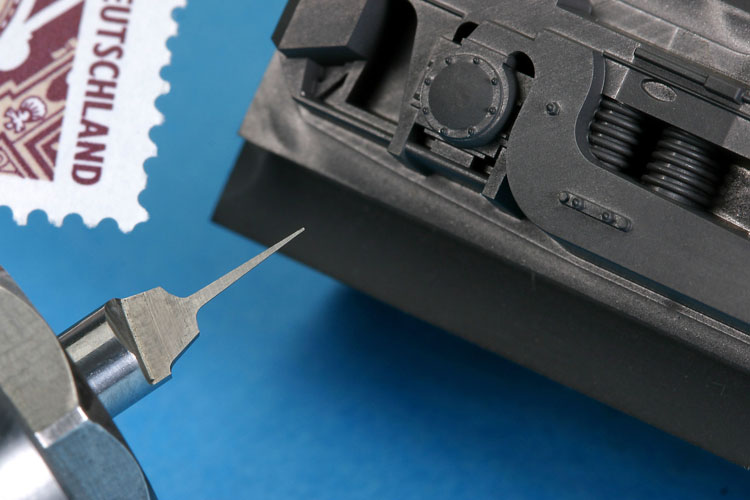

  • Werkstück mit Mikrofräser

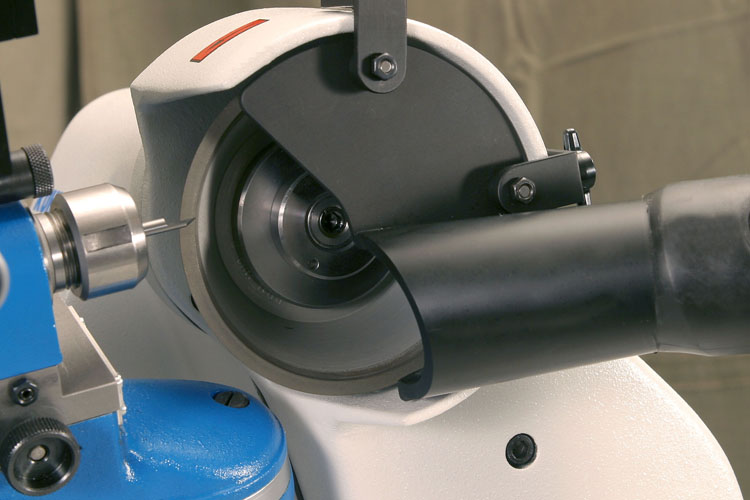

  • SU2 mit Staubabsaugung


Die SU2 ist ein unverzichtbares Zubehör in Ihrer Fertigung

Technische Daten
  Abmessungen • Gewicht
mm • kg
  360 x 480 x 350 • 38
  Drehzahl Schleifspindel
1/min
  5.500
  Werkzeugdurchmesser
mm
  1,0 - 18
  Einstellwinkel
°
  0 - 90
  Hinterschliffwinkel
°
  0 - 45



Konstruktionsmerkmale
  Kräftiges Maschinengehäuse mit geschützt eingebautem Antriebsmotor
  Doppelseitig gelagerte Führungswelle
  Losefreie, hochgenaue Feinverstellung; Ablesegenauigkeit: 0,01mm
  Schleifspindel mit Präzisionwälzlagern, gegen Schleifstaub wirksam geschützt
  Auswuchtbarer Schleifscheibenflansch mit Konusaufnahme
  Modernes Maschinen-Design und hervorragende Ergonomie
Optionen




KDS Werkzeugkegel-Direktspannsystem

Werkzeug und Aufnahme werden als Einheit direkt in die SU2-Pinole zum Schleifen aufgenommen


MSK Werkzeug-Messsystem

  Das Werkzeug-Messsystem MSK ermöglicht die exakte Messung der Werkzeugschneide während des Schleifvorgangs






Schleifmaschinen-Unterbau

Stabile Ausführung
Ergonomische Arbeitshöhe
Schubladen für Zbehör


Schleifscheiben-Auswuchtvorrichtung

Für optimalen vibrationsfreien Rundlauf
Mit Auswuchtdorn






Absaugvorrichtung

Mit Absaugstutzen

Staubsauger  T191 mit Schlauch
Leistung max. 1250 Watt
Fassungsvermögen 11 Liter


Halogenspot-Maschinenleuchte

12V / 20 W
500 - 1.000 Lux
Leuchtenkopf mit Gelenk
Keine Wärmeentwicklung auf dem beleuchteten Objekt






Schleifscheiben

Diamant für Hartmetall-Werkzeuge
D7, D15, D46, D76, D91,D126
CBN für HSS-Werkzeuge
Vorschliff, Fertigschliff
Edelkorund für HSS-Werkzeuge
K46, K60, K80, K100


Spannzangen
in Präzisionsausführung

Metrische Ausführung: 1,0mm - 18mm
Zoll-Ausführung: 1/16” - 23/64”
Sonder-Spannzangen






Über weitere Optionen beraten wir Sie gerne.
