KDS - Werkzeugkegel-Direktspannsystem

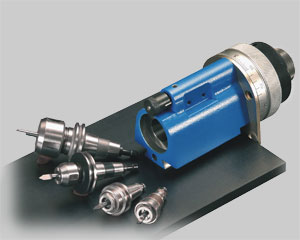

Höchste Rundlaufgenauigkeiten und kurze Rüstzeiten werden durch das Werkzeugkegel-Direktspannsystem garantiert.

Werkzeugaufnahme und Werkzeug werden als Einheit  in die SU2-Pinole zum Schleifvorgang aufgenommen. Durch dieses Verfahren wird eine Löschung der Summentoleranz von Kegel und Spannzange vorgenommen.

Durch Verbesserung der Rundlaufgenauigkeit ergibt sich ein geringerer Werkzeugverschleiß und damit eine höhere Werkzeug-Standzeit. Gleichzeitig wird die Werkstückqualität verbessert.

Neben einer Qualitätsverbesserung wird bei einer 5- bis 10- fachen Zeitersparnis die Produktivität erheblich gesteigert.



SU2 Prospekt (pdf)

 Galerie:  Schleifen von Werkzeugen in der Werkzeugaufnahme

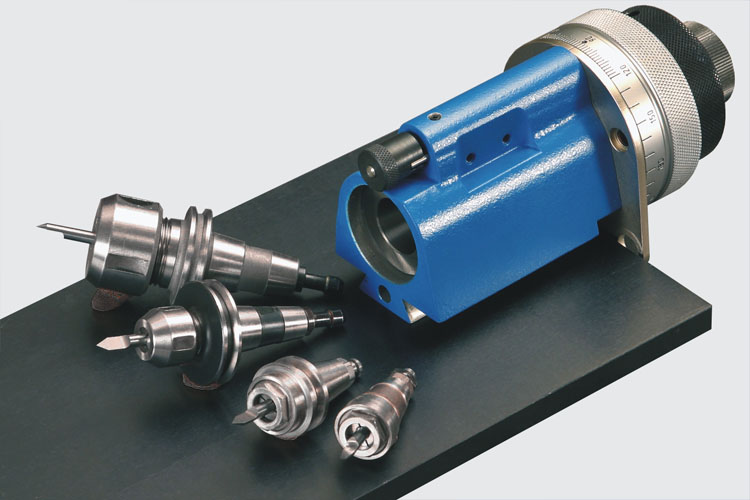

  • Werkzeugkegel Direktspannsystem

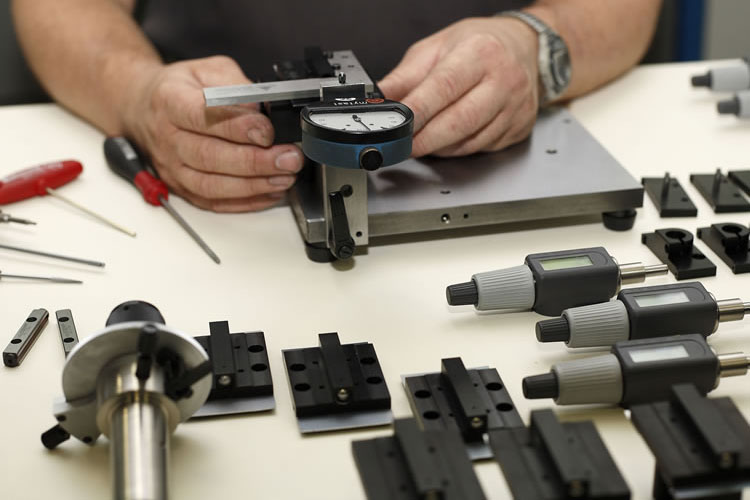

  • Montage der SU2
    Qualitätskontrolle am Koordinaten-Messsystem
  • Werkzeugkegel-Direktspannung

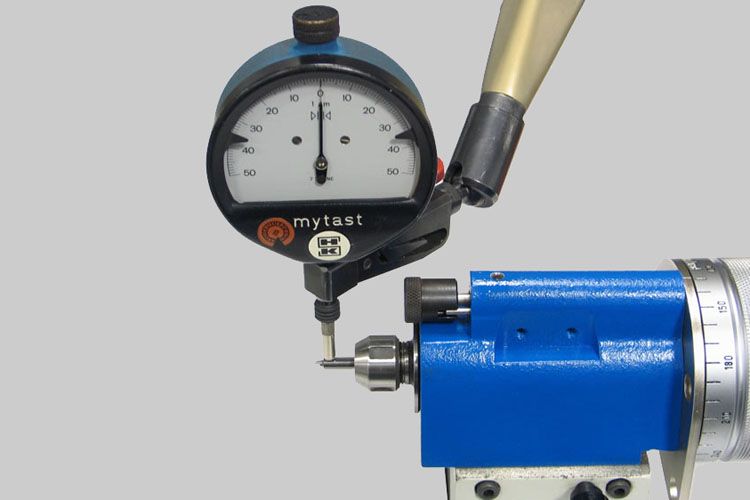

    Prüfen der Rundlaufgenauigkeit
  • Werkstück und Fräser
    In der Mikro-Bearbeitung
  • SU2 Oberschlitten

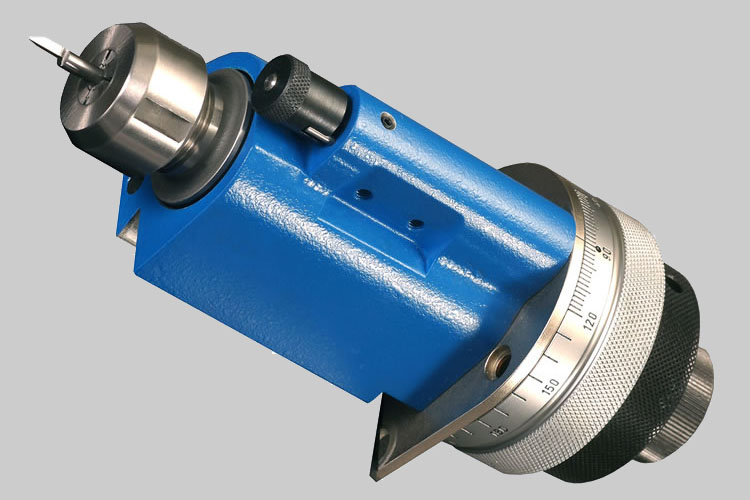

    Eingespannte Werkzeugaufnahme mit Fräser
  • SU2 Pinole

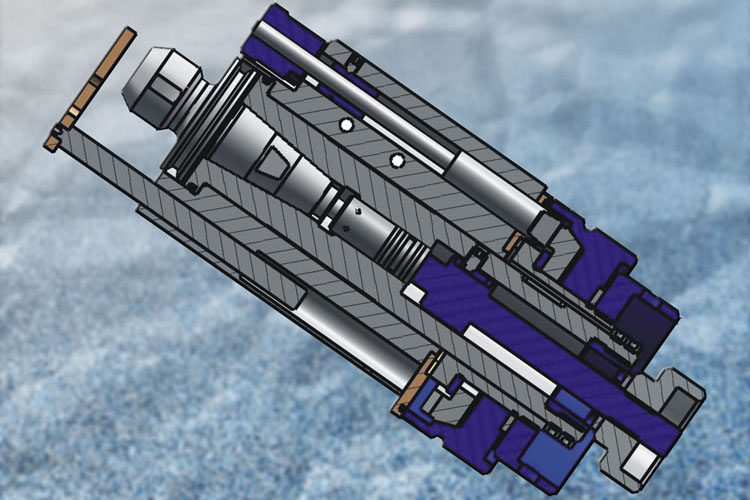

    Schnittdarstellung mit Kegeldirektspannung
  • SU2 Pinole

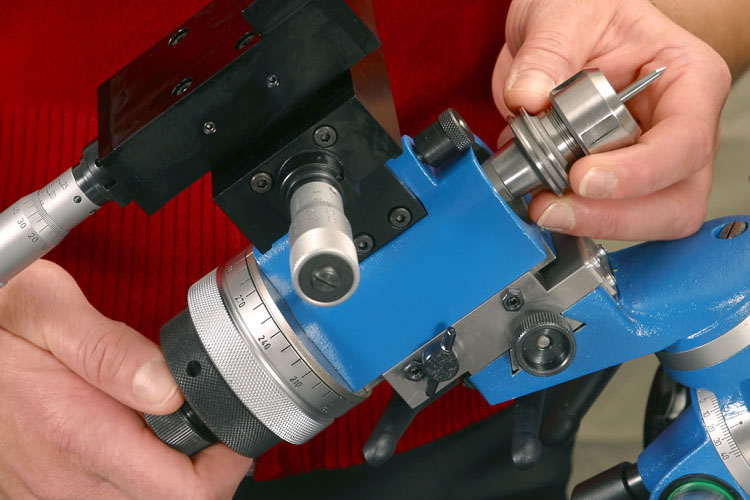

    Einspannen der Werkzeugaufnahme


Höchste Präzision mit dem Werkzeugkegel-Direktspannsystem !

Vorteile
  Kurze Rüstzeiten, Zeitersparnis 5- bis 10-fach
  Höchste Rundlaufgenauigkeit durch Löschung der Summentoleranz
  Geringerer Werkzeugverschleiß, Höhere Werkzeugstandzeit
  Steigerung der Werkstückqualität



Konstruktionsmerkmale
  Pinole in gehärteter und geschliffener Präzisionsausführung
  Langlebiges Gleitlager, Staubgeschützt
  Spannsystem mit integrierter Löseeinheit
  Kompakte Bauform
  Viele unterschiedliche Werkzeugaufnahmen möglich
Optionen




System Precise SRP-6

Werkzeugdurchmesser 2 - 8 mm

Auf Anfrage


System Precise ATC2-10-6

 Werkzeugdurchmesser 2 - 8 mm






System Precise ATC 2-20-16

Werkzeugdurchmesser 3 - 10 mm

Auf Anfrage


System Jäger WK 16-6

Werkzeugdurchmesser 1- 6 mm






System Jäger WK 19-10

Werkzeugdurchmesser 2 - 10 mm


System ISO10





System HSK E25

Werkzeugdurchmesser 3 - 10 mm

Auf Anfrage


System HSK E32

Werkzeugdurchmesser  3 - 12 mm






Über weitere Optionen beraten wir Sie gerne.
